Siłowniki elektryczne i pneumatyczne J+J

Siłowniki elektryczne J4C J+J



W zależności od rodzaju zaworu siłownik może:

• wykonywać częściowy obrót (najczęściej 90°) – stosowany w przepustnicach i zaworach kulowych
• wykonywać pełny obrót (siłowniki wieloobrotowe) – stosowany w zasuwach, zaworach membranowych oraz grzybkowych

Sterowanie siłownikami elektrycznymi J4

Siłowniki J4C to zaawansowane urządzenia sterowane procesorowo przystosowane do integracji z systemami automatyki przemysłowej.

W zależności od potrzeb siłowniki najczęściej pracują w dwóch trybach:

• tryb dwupołożeniowy („zamknij – otwórz”)

Sterowanie odbywa się poprzez przyłożenie napięcia elektrycznego do odpowiedniego styku, co powoduje obrót siłownika w kierunku otwarcia lub zamknięcia zaworu.

• tryb regulacyjny – z kontrolą stopnia otwarcia

W tym trybie wykorzystuje się sygnały analogowe:

• 0–20 mA
• 4–20 mA
• 0–10 V

W bardziej zaawansowanych instalacjach sterowanie siłownikami może odbywać się poprzez komunikację Modbus oraz bezprzewodowo – poprzez sieć rozproszoną tworzoną przez komunikujące się ze sobą siłowniki lub poprzez Bluetooth.

Z punktu widzenia eksploatacji kluczowe funkcje siłowników obejmują:

• możliwość potwierdzenia krańcowych położeń siłownika – osiągnięcia pełnego otwarcia i zamknięcia zaworu
• pracę w trybie normalnie otwartym (NO) lub normalnie zamkniętym (NC)
• możliwość powrotu do ustalonej pozycji również w przypadku zaniku zasilania
• ręczne otwarcie lub zamknięcie zaworu w sytuacji awaryjnej

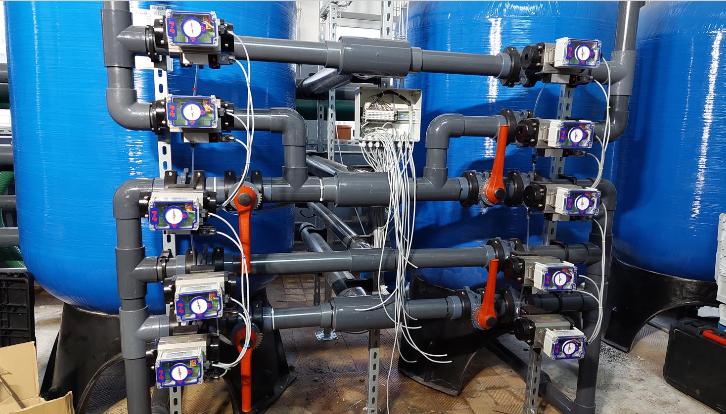

Zastosowanie siłowników elektrycznych

Siłowniki elektryczne znajdują zastosowanie wszędzie tam, gdzie wymagana jest automatyczna kontrola pracy zaworów oraz integracja z systemami automatyki przemysłowej.

Najczęściej stosowane są w instalacjach takich jak:

• uzdatnianie wody
• oczyszczalnie ścieków
• instalacje basenowe
• instalacje przemysłowe
• systemy HVAC

Dzięki możliwości sterowania sygnałami analogowymi oraz integracji z systemami automatyki, siłowniki elektryczne szczególnie dobrze sprawdzają się w instalacjach wymagających precyzyjnej kontroli przepływu.

Jakie są zalety siłowników elektrycznych J4C

Wraz z rozwojem automatyki przemysłowej, od siłowników wymaga się nie tylko niezawodności i trwałości, lecz także możliwości integracji z systemami sterowania, diagnostyki oraz zdalnego monitorowania.

Z tego względu coraz większą popularnością cieszą się siłowniki elektryczne oferujące funkcjonalności wykraczające poza możliwości tradycyjnych siłowników pneumatycznych.

Kluczowe cechy siłowników elektrycznych J+J

1. Uniwersalność zastosowań

Siłowniki o ustalonym kącie obrotu stosowane są do przepustnic i zaworów kulowych, w tym także zaworów trójdrogowych. Dostępne są również siłowniki wieloobrotowe do zasuw, zaworów grzybkowych czy membranowych.

2. Różnorodność zasilania i łatwość sterowania

Wielonapięciowe silniki bezszczotkowe (24 VAC/VDC do 240 VAC/VDC) zapewniają dużą elastyczność instalacji i kompatybilność z różnymi systemami zasilania.

Sterowanie pracą siłownika może odbywać się poprzez:

• podanie napięcia
• sygnały analogowe 0–20 mA, 4–20 mA, 0–10 V

Dostępne są również wersje NO oraz NC, w tym warianty z akumulatorem umożliwiającym ustawienie zaworu w zadanej pozycji w przypadku zaniku zasilania.

3. Oszczędność energii i kosztów eksploatacji

W przeciwieństwie do siłowników pneumatycznych nie wymagają instalacji sprężonego powietrza, co eliminuje koszty związane z pracą sprężarek, stratami ciśnienia oraz serwisem układów pneumatycznych.

Energia elektryczna pobierana jest jedynie podczas pracy siłownika oraz na potrzeby grzałki antykondensacyjnej.

4. Inteligentna kontrola i diagnostyka

Kolorowa dioda LED na obudowie informuje o aktualnym stanie pracy siłownika, umożliwiając szybką ocenę stanu urządzenia.

Dodatkowo komunikacja poprzez Bluetooth, Modbus lub Wi-Fi umożliwia monitoring oraz konfigurację urządzenia, a dedykowane oprogramowanie serwisowe pozwala na diagnostykę pracy siłownika.

5. Monitorowanie pozycji

Styki bezpotencjałowe informują o otwarciu i zamknięciu siłownika, co umożliwia integrację z systemami automatyki i kontrolę pracy instalacji.

6. Ręczne sterowanie zaworem

Pokrętło ręczne umożliwia otwarcie lub zamknięcie zaworu w sytuacjach awaryjnych lub podczas prac konserwacyjnych.

7. Ochrona przed wilgocią

Wbudowana grzałka antykondensacyjna (3,5 W) zapobiega kondensacji pary wodnej wewnątrz obudowy, zwiększając niezawodność pracy urządzenia.

8. Nowoczesna komunikacja

Opcje komunikacji Bluetooth, Modbus oraz Wi-Fi umożliwiają integrację siłowników z nowoczesnymi systemami zarządzania instalacjami.

9. Długotrwała niezawodność

Gwarancja producenta obejmująca do 60 000 cykli pracy lub 3 lata eksploatacji zapewnia stabilną i przewidywalną pracę urządzeń.

---

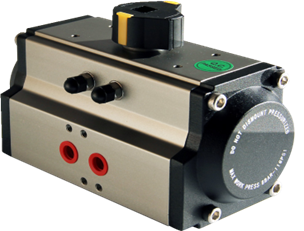

Siłowniki pneumatyczne J+J



Siłowniki pneumatyczne dzielą się na dwa podstawowe rodzaje:

• siłowniki jednostronnego działania

Sprężone powietrze wykorzystywane jest do wykonania ruchu roboczego, natomiast powrót do pozycji początkowej następuje dzięki sprężynie powrotnej.

• siłowniki dwustronnego działania

Sprężone powietrze odpowiada zarówno za ruch roboczy, jak i za powrót siłownika, co umożliwia uzyskanie większej siły działania oraz dokładniejszą kontrolę ruchu.

W zależności od typu zaworu siłowniki wykonują:

• obrót częściowy – najczęściej ¼ obrotu (90°), stosowany w przepustnicach i zaworach kulowych
• ruch wieloobrotowy – stosowany w zaworach regulacyjnych, np. grzybkowych lub membranowych

Sterowanie siłownikiem pneumatycznym

Sterowanie siłownikiem może odbywać się w trybie dwupołożeniowym („otwórz – zamknij”) lub z możliwością regulacji stopnia otwarcia zaworu.

Najczęściej stosowane są dwa tryby pracy:

• tryb dwupołożeniowy

Polega na podaniu napięcia na elektrozawór, który otwiera dopływ sprężonego powietrza powodując ruch obrotowy siłownika.

W siłownikach jednostronnego działania za ruch powrotny odpowiada sprężyna powrotna, natomiast w siłownikach dwustronnego działania powietrze musi zostać doprowadzone do odpowiedniego portu sterującego.

• tryb regulacyjny

Precyzyjna regulacja stopnia otwarcia zaworu realizowana jest za pomocą sygnałów analogowych (np. 4–20 mA), co wymaga zastosowania dodatkowego pozycjonera.

Niezbędne wyposażenie siłowników pneumatycznych

Siłowniki pneumatyczne nie są kompletnymi urządzeniami instalacyjnymi i wymagają dodatkowego systemu sterowania oraz przygotowania sprężonego powietrza.

Do podstawowych elementów instalacji należą:

• źródło sprężonego powietrza o odpowiednich parametrach ciśnienia i jakości
• elektrozawory sterujące dopływem powietrza
• skrzynki wyłączników krańcowych do monitorowania pozycji zaworu
• pozycjonery umożliwiające płynną regulację otwarcia zaworu
• tłumiki hałasu ograniczające emisję hałasu podczas pracy instalacji

Zastosowanie siłowników pneumatycznych

Siłowniki pneumatyczne stosowane są przede wszystkim w instalacjach przemysłowych, w których dostępna jest infrastruktura sprężonego powietrza oraz wymagana jest szybka reakcja zaworów.

Najczęściej spotykane zastosowania obejmują:

• instalacje przemysłowe wymagające dużej siły działania siłownika
• instalacje chemiczne oraz technologiczne
• systemy procesowe o dużej liczbie cykli pracy zaworów
• instalacje pracujące w środowiskach zagrożonych wybuchem
• instalacje, w których preferowane są proste i bardzo odporne rozwiązania mechaniczne

Zalety siłowników pneumatycznych

Siłowniki pneumatyczne cenione są za prostą konstrukcję, dużą siłę działania oraz wysoką niezawodność.

Dobrze sprawdzają się w instalacjach przemysłowych oraz w środowiskach zagrożonych wybuchem, gdzie stosowanie urządzeń elektrycznych jest ograniczone.

W wersjach jednostronnego działania zapewniają również funkcję bezpieczeństwa – w przypadku awarii instalacji zawór powraca do pozycji wyjściowej dzięki sprężynie powrotnej.

Ograniczenia siłowników pneumatycznych

Zastosowanie siłowników pneumatycznych wymaga instalacji sprężonego powietrza, co generuje dodatkowe koszty związane z eksploatacją sprężarek, stratami ciśnienia oraz serwisem instalacji.

Precyzyjna regulacja położenia zaworu wymaga zastosowania pozycjonera, a liczba dodatkowych elementów instalacji (elektrozawory, tłumiki, systemy przygotowania powietrza) zwiększa stopień skomplikowania całego układu.

---

Producent siłowników – J+J

Producentem siłowników elektrycznych serii J4C jest hiszpańska firma J+J BCN Internacional, specjalizująca się w projektowaniu i produkcji napędów do automatyki zaworowej.

Firma od wielu lat rozwija rozwiązania przeznaczone do automatyzacji zaworów w instalacjach przemysłowych, systemach uzdatniania wody oraz instalacjach technologicznych.

Siłowniki J+J projektowane są z myślą o niezawodnej pracy w wymagających warunkach eksploatacyjnych, przy zachowaniu kompaktowej konstrukcji i szerokiej kompatybilności z armaturą różnych producentów.

Dzięki zastosowaniu standardów montażowych takich jak ISO 5211 możliwe jest łatwe łączenie siłowników z zaworami kulowymi, przepustnicami oraz innymi typami armatury.

Budmech Sp. z o.o. sp. k. jest dystrybutorem siłowników elektrycznych i pneumatycznych J+J



---

FAQ

Poniżej znajdują się odpowiedzi na najczęściej zadawane pytania dotyczące siłowników elektrycznych J4C, ich zastosowania, sposobu sterowania oraz doboru do zaworów.

Do jakich zaworów stosuje się siłowniki elektryczne J4C?
Najczęściej stosowane są do zaworów ćwierćobrotowych, takich jak zawory kulowe oraz przepustnice.

Czy siłowniki elektryczne J4C mogą współpracować z systemami automatyki?
Tak. Siłowniki mogą być sterowane z poziomu sterowników PLC oraz integrowane z systemami wizualizacji i zarządzania instalacją.

Czy siłowniki elektryczne J4C mogą pracować na zewnątrz?
Tak. Szczelne obudowy umożliwiają pracę w trudnych warunkach środowiskowych.

Czy siłowniki elektryczne J4C mają możliwość ręcznego sterowania?
Tak. Większość modeli posiada mechanizm ręcznego sterowania umożliwiający obsługę zaworu w przypadku zaniku zasilania.

Czy siłowniki elektryczne J4C mogą powrócić do bezpiecznej pozycji po zaniku zasilania?
Tak. Siłowniki mogą być wyposażone w system BSR, który ustawia zawór w zadanej pozycji w przypadku zaniku zasilania.

Czy siłownikiem elektrycznym J4C można regulować stopień otwarcia zaworu?
Tak. Po zastosowaniu systemu DPS możliwa jest regulacja stopnia otwarcia zaworu sygnałami analogowymi 4–20 mA, 0–20 mA, 0–10 V lub 1–10 V.

Czy można regulować prędkość działania siłownika elektrycznego J4C?
Tak. Reakcja siłowników elektrycznych jest wolniejsza niż siłowników pneumatycznych, jednak w przypadku szczególnych wymagań istnieje możliwość dodatkowego spowolnienia pracy siłownika.

Jak dobrać siłownik elektryczny do zaworu?
Dobór siłownika zależy przede wszystkim od momentu obrotowego wymaganego do otwarcia zaworu, sposobu sterowania oraz standardu przyłącza montażowego. W większości instalacji stosuje się standard ISO 5211 określający rozstaw otworów montażowych oraz sposób przeniesienia momentu obrotowego na trzpień zaworu.

Gdzie kupić siłowniki elektryczne J+J?
W Polsce autoryzowanym dystrybutorem siłowników elektrycznych J+J jest Budmech Sp. z o.o. sp. k. Eksperci Budmech pomogą dobrać odpowiedni siłownik do konkretnej aplikacji i warunków instalacji.

---

---

FAQ

Poniżej znajdują się odpowiedzi na najczęściej zadawane pytania dotyczące siłowników pneumatycznych, ich działania, zastosowania oraz współpracy z instalacjami przemysłowymi.

Jak działają siłowniki pneumatyczne?
Siłowniki pneumatyczne wykorzystują energię sprężonego powietrza do generowania ruchu obrotowego sterującego zaworem.

Kiedy stosuje się siłowniki pneumatyczne?
Najczęściej w instalacjach przemysłowych, w których dostępna jest instalacja sprężonego powietrza.

Czy siłowniki pneumatyczne mogą pracować w strefach zagrożonych wybuchem?
Tak. Dzięki braku elementów elektrycznych w samym siłowniku pneumatycznym rozwiązanie to jest często stosowane w instalacjach pracujących w środowiskach zagrożonych wybuchem.

Jak szybko pracują siłowniki pneumatyczne?
Siłowniki pneumatyczne charakteryzują się bardzo krótkim czasem reakcji. Czas otwarcia lub zamknięcia zaworu zależy od wielkości siłownika, ciśnienia powietrza oraz zastosowanego zaworu sterującego.

Czy siłowniki pneumatyczne wymagają przygotowania powietrza?
Tak. Dla prawidłowej pracy siłowników pneumatycznych konieczne jest zastosowanie układu przygotowania powietrza obejmującego filtrację oraz często także osuszanie sprężonego powietrza.

Czy siłowniki pneumatyczne mogą regulować stopień otwarcia zaworu?
Tak, jednak wymaga to zastosowania dodatkowego urządzenia – pozycjonera, który steruje dopływem powietrza do siłownika w odpowiedzi na sygnał sterujący (najczęściej 4–20 mA).

Gdzie kupić siłowniki pneumatyczne?
W Polsce autoryzowanym dystrybutorem siłowników pneumatycznych jest Budmech Sp. z o.o. sp. k. Eksperci Budmech pomogą dobrać odpowiedni siłownik do konkretnej aplikacji i warunków instalacji.
